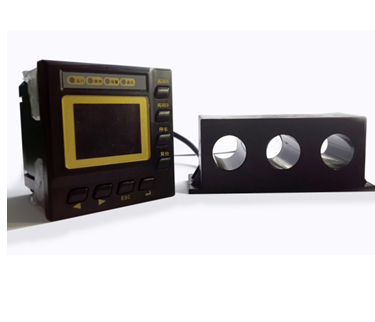

XFDL100E智能型马达保护器
XFDL100E智能型马达保护器




1、概述

智能型马达保护器适用于额定电压至AC 690V、额定电流至AC 800A、额定频率为50/60Hz的电动机。产品体积小,结构紧凑,安装方便,在低压控制终端柜和1/4模数及以上各种抽屉柜中可直接安装使用,提高了控制回路的可靠性和自动化水平。

采用分体的产品结构形式,包括主体(保护测量控制功能模块)、互感器模块。根据需要选配的功能模块或附件,与接触器、电动机起动器等电器元件构成电动机控制保护单元,有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。

1.1  电动机保护器符合相关标准中的要求

GB/T14048.1—2000低压开关设备和控制设备 总则

GB14048.4—2003低压开关设备和控制设备 机电式接触器和电动机起动器

GB14048.5—2001低压开关设备和控制设备 控制电路电器和开关元件 第1部分:机电式控制电路电器

GB14048.6—1998低压开关设备和控制设备 接触器和电动机起动器 第2部分:交流半导体电动机保护器和起动器

GB/T17626.2—1998静电放电抗干扰试验

GB/T17626.3—1998射频电磁场辐射抗扰度试验

GB/T17626.4—1998电快速瞬变脉冲群抗扰度试验

GB/T17626.5—1998浪涌(冲击)抗扰度试验

1.2产品结构特点

产品的主体模块采用嵌入式安装,电流互感器固定安装方式。根据电机额定电流大小选择合适的电流互感器。





2、产品特点

◆辅助电源:AC/DC 85~270V

◆测量功能分为基本测量(电流参数)和增选测量(电压、功率、电能、零序/漏电)。

◆具有速断、过载、过流、欠载、缺相、不平衡、剩余电流(接地/漏电)、外部故障、启动过长、过压、欠压、欠功率、失压重启、tE时间等全面的电动机综合保护功能。

8DI无源干节点输入,信号电源采用内置DC15V电源。

4DO输出,满足直接起动,星三角起动,自耦降压起动,软起动等多种起动方式,通过通讯总线可实现远程主站对电动机进行实时遥控“启/停”操作。

◆抗晃电确保电动机运行不间断,重启动功能在短时欠压、失压时用于电动机分批重起。

◆具有标准的RS-485通讯接口,采用MODBUS-RTU通讯协议,保证了上位机通讯的快速可靠。

◆具有DC4-20mA模拟量输出接口,直接与DCS系统相接,可实现对现场设备的监控。

◆具有系统时钟和50次事件记录功能,系统时钟记录当前时间(年、月、日、时、分、秒、毫秒);故障记录功能记录电动机发生故障的时间,故障原因。

◆显示部分采用中文点阵液晶屏,界面友好。

◆可以替代各种电量表、信号灯、热继电器、电量变送器等常规元件,减少了柜内电缆连接及现场施工量,可靠性和综合性价比远高于传统方案。

3型号说明



5

C

T

L



/

L:漏电/零序两者只能任选一种

一路变送4-20mA输出

1RS485通讯

5A;25A;50A;100A;200A;300A;400A;500A;800A

智能型马达保护器























注: 1、剩余电流分为接地电流和漏电流,二者只能选其一。接地电流采用三相电流矢量和叠加而成;漏电流通过使用剩余电流互感器检测,在订货时注明漏电流信号量程,便于出厂设置。
