900壳体三相智能仪表
900壳体三相智能仪表




一、概述....................................................................................................................... 1

二、技术参数.............................................................................................................. 1

2.1 辅助电源.......................................................................................................... 2

2.2 输入信号.......................................................................................................... 2

2.3 接线端子定义及后端示意图.......................................................................... 2

三、编程和使用.......................................................................................................... 3

3.1按键定义........................................................................................................... 3

3.2显示屏说明....................................................................................................... 3

3.3 页面显示示意图.............................................................................................. 3

3.4编程操作........................................................................................................... 5

3.5菜单的组织结构............................................................................................... 5

3.6 编程菜单结构图.............................................................................................. 7

四、数字通讯............................................................................................................ 12

4.1 报文格式指令................................................................................................ 14

4.2开关量输入(选配功能)............................................................................. 17

4.3开关量输出(选配功能)............................................................................. 17

4.4 变送输出(选配功能)................................................................................ 18

五、接线示意图(以实物接线图为准)............................................................. 21

六、通讯地址表........................................................................................................ 22

七、注意事项............................................................................................................ 26

 一、概述

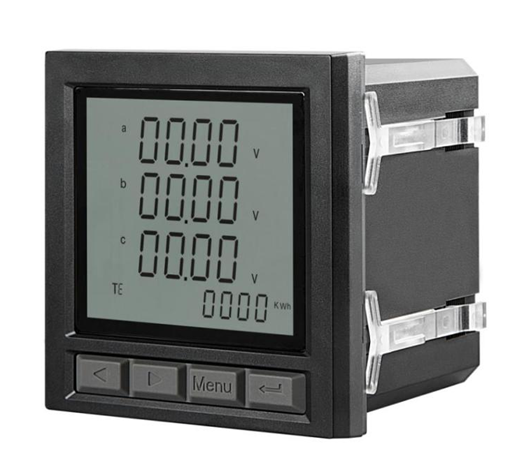

三相智能仪表采用现代数字信号处理芯片,能够精确稳定地测量电网中的常用电力参数:电压、电流、有功、无功、功率因数、频率。具有精度高、稳定性好、抗震动等优点,可直接替代原有指针式仪表。输入/输出接口最多可配备:一路数字通迅接口、二路开关量输入、二路开关量输出、三路模拟量输出。作为一种先进的智能化、数字化的电网前端采集单元,已广泛应用于各种控制系统、SCADA系统和能源管理系统中、变电自动化、配电网自动化、小区电力监控、工业自动化、智能楼宇、智能型配电房、开关柜中,具有安装方便、接线简单、维护方便,工程量小、现场可编程设置输入参数、能够完成与业界同PLC、变频器、工业控制计算机通讯软件的组网通信。产品符合GB/T22264.1-2008GB/T13978-2008

可选仪表类型: (1)三相电压表 (2)三相电流表 (3)三相有功表 (4)三相无功表 (5)三相功率因数表 (6)三相组合表

说明:1.五种外形尺寸(48外形、72外形、80外形、96外形、120外形)。

2.仪表显示方式有LEDLCD两种,其中48外形仅支持LCD显示。

3.48外形仅支持三相电压表及三相电流表。

以上选型详见本公司的选型手册。

二、技术参数

性能

参数

输 入 测 量 显 示

电压

网络

三相三线、三相四线

额定值

AC100V/380V

过负荷

1.2倍额定值(连续); 2倍额定值/1

功率

<0.4VA(每相)

阻抗

>500kΩ

精度

RMS测量,精度等级0.2

电流

额定值

AC 1A/5A

过负荷

1.2 倍额定值(连续); 10倍额定值/1

功率

<0.2VA(每相)

阻抗

<2mΩ

精度

RMS测量,精度等级0.2

频率

45~65Hz

功率

视在功率,有功精度0.5级,无功精度1.0

电源

工作范围

AC/DC85~265V

功耗

5VA

环境

工作环境

-10~55

储存环境

-20~75

相对湿度

5%95%,不结露

海拔高度

2000m

安全

耐压

电压、电流信号,电源,开关量输出,开关量输入、模拟量输出、RS485接口为1组,四组中任意两组之间2kV/Min

绝缘

输入、输出、电源对机壳>100MΩ

功能模块

开关量输入

无源干接点

开关量输出

越限报警或遥控继电器输出容量AC5A/250V,DC5A/30V

变送输出

0-20mA/4-20mA/0-5V/0-10V,可编程设置变送选项和对应输出值

RS485通讯

Modbus-RTU通讯协议
