900多功能仪表

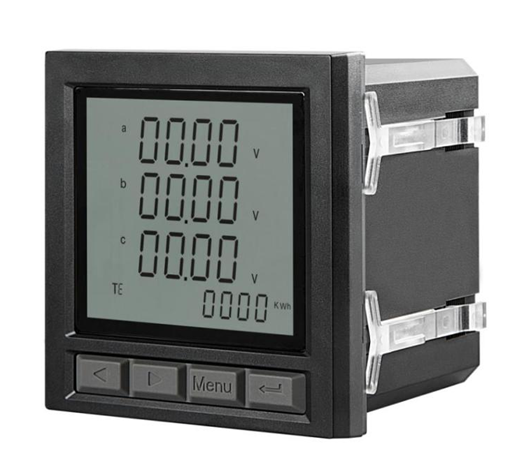

多功能电力仪表 (LCD显示)




多功能电力仪表

(LCD显示)

使 用 手 册

Ver1.0







一、概述.......................................................................... PAGEREF _Toc17466 1

二、技术参数...................................................................... PAGEREF _Toc16727 1

2.1辅助电源................................................................... PAGEREF _Toc9201 2

2.2输入信号................................................................... PAGEREF _Toc3198 2

2.3接线端子定义............................................................... PAGEREF _Toc1847 3

三、编程和使用.................................................................... PAGEREF _Toc2462 3

3.1按键定义................................................................... PAGEREF _Toc15273 3

3.2测量显示................................................................... PAGEREF _Toc1779 4

3.3显示屏说明................................................................. 6

3.4页面显示示意图............................................................. 7

3.5编程操作................................................................... PAGEREF _Toc24670 9

3.6菜单的组织结构............................................................ PAGEREF _Toc14430 10

3.7编程菜单结构图............................................................ PAGEREF _Toc24741 12

四、数字通讯..................................................................... PAGEREF _Toc25769 18

4.1报文格式指令.............................................................. PAGEREF _Toc30978 20

4.2电能脉冲.................................................................. PAGEREF _Toc22007 23

4.3开关量输入(选配功能).................................................... PAGEREF _Toc16263 23

4.4开关量输出(选配功能).................................................... PAGEREF _Toc22079 23

4.5变送输出(选配功能)...................................................... PAGEREF _Toc22991 25

五、接线示意图(以实物接线图为准)............................................... PAGEREF _Toc29220 28

六、常见问题及解决方案........................................................... PAGEREF _Toc4486 30



一、概述



    多功能电力仪表采用现代数字信号处理芯片和高精度的电能计量芯片,能够精确稳定地测量三相电网中的所有常用电力参数:三相电压、三相电流、有功功率、无功功率、视在功率、电网频率、功率因数、电能、电压不平衡度、电流不平衡度、平均电压、相间电压夹角、电压总谐波、电压2~63次分次谐波、电流总谐波、电流2~63次分次谐波、电压最大/值最小值、电流最大值/最小值、两个时区4种费率8个时段、有功/无功最大需量、通过外部漏电(或零序)电流互感器实现漏电(或零序)电流的测量、最多32条开关变位SOE事件记录。输入输出接口最多可配备:两路电能脉冲输出、两路数字通迅接口、四路开关量输入、四路开关量输出、四路模拟量输出。

    多功能电力仪表具有极高的性价比,可以直接取代常规测量指示仪表、电能计量仪表以及相关的辅助单元。作为一种先进的智能化、数字化的电网前端采集单元,已广泛应用于各种控制系统、SCADA系统和能源管理系统中、变电自动化、配电网自动化、小区电力监控、工业自动化、智能楼宇、智能型配电房、开关柜中,具有安装方便、接线简单、维护方便,工程量小、现场可编程设置输入参数、能够完成与业界同PLC、变频器、工业控制计算机通讯软件的组网通信。

二、技术参数

性能

参数

输 入 测 量 显 示

电压

网络

三相三线、三相四线

额定值

AC100V/400V

过负荷

1.2倍额定值(连续); 2倍额定值/1

功率

<0.4VA(每相)

阻抗

>500kΩ

精度

RMS测量,精度等级0.2

电流

额定值

AC 1A/5A

过负荷

1.2 倍额定值(连续); 10倍额定值/1

功率

<0.2VA(每相)

阻抗

<2mΩ

精度

RMS测量,精度等级0.2

频率

45~65Hz

功率

视在功率,有功精度0.5级,无功精度1.0

电能

分时四象限计量,有功精度1级,无功精度2

电源

工作范围

AC/DC85~270V

功耗

5VA

输出

数字接口

RS485接口,Modbus-RTU协议或DL/T645-2007协议

脉冲输出

脉冲常数:5000imp/KWh

环境

工作环境

-10~55

储存环境

-20~75

相对湿度

5%95%,不结露

海拔高度

2000m

安全

耐压

电压、电流信号,电源,开关量输出,开关量输入、模拟量输入、RS485接口及脉冲输出接口各为1组,四组中任意两组之间2kV/Min

绝缘

输入、输出、电源对机壳>100MΩ

电能测量范围

有功无功电度测量范围0~99999999Mwh,超过此数值电度从0开始计数

扩展功能

开关量输入

4DI(最多)

开关量输出

4D0(最多)

脉冲输出

2PO

模拟量输出

4AO

返回上一级
相关内容
上一篇:没有了
下一篇:没有了
